CGH

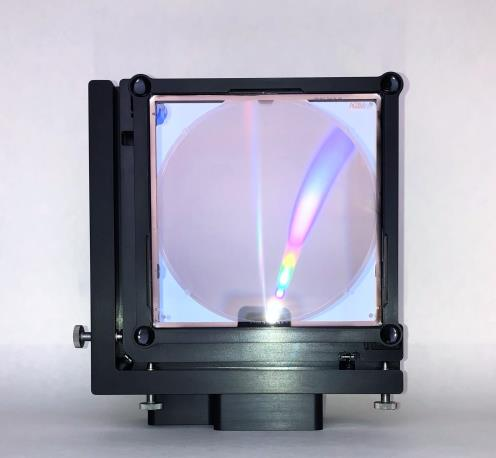

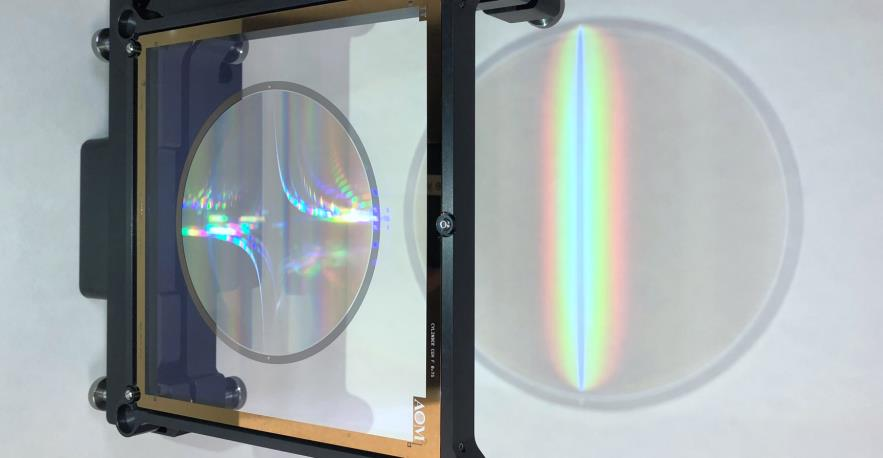

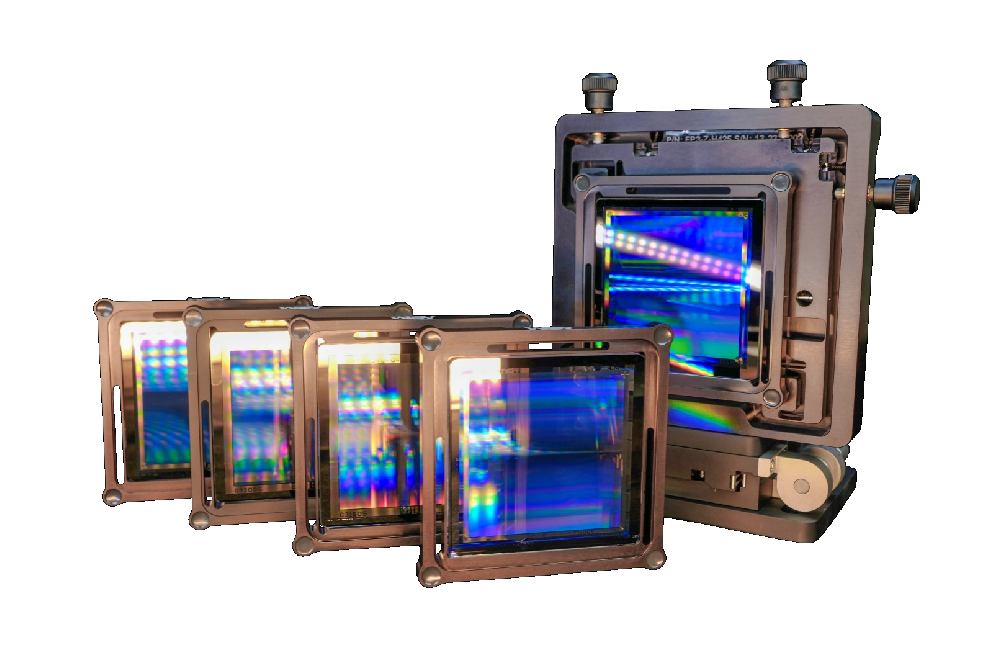

AOM柱面計算全息(CGH)可實現對柱面光學器件的干涉測量。凸面和凹面柱面光學器件的表面形狀誤差可以使用CGH在全孔徑范圍內進行測量。柱面曲率半徑也可以使用裝配有導軌的干涉儀平臺進行測量。AOM標準柱面CGH包括帶有柱面零補償圖案、逆反射CGH對準圖案、背面鍍減反膜的熔融石英基板，以及帶有1/4英寸不銹鋼球的框架，用于安裝在AOM FP3型調整架上.。
產品優勢
數十年經驗鑄就
AOM（亞利桑那光學測量公司）由趙春雨博士和 Jim Burge博士于 2009 年創立，以將他們自 1997 年以來 在亞利桑那大學為大型望遠鏡項目開發的測量解決 方案商業化。 如今，AOM 能夠提供一系列定制產品和服務，用于測量復雜的光學表面和各種尺寸的系統，從柱面和非球面到自由曲面和多元件系統。
創新記錄
AOM 為獨一無二的世界級光學系統提供值得信賴的測量系統，例如：
■ CGH 測量 NASA詹姆斯·韋伯太空望遠鏡的主鏡
■ 魯賓天文臺 (LSST)世界上最大透鏡的表面測量、對準和最終驗證的CGH
■ Daniel K. Inouye 太陽望遠鏡 (DKIST)的 4 m 離軸主鏡
■ 三十米望遠鏡 (TMT)測試臺的 CGH ，用于測量 492 個 1.6 米直徑的每一個主鏡子鏡，具有 82 個獨特的非球面面形
原型到生產
AOM 注重效率，開發并提供基于 CGH 的解決方案，以滿足客 戶在整個產品生命周期的測量需求。為此，AOM 強調原型制 作的快速周轉（短至兩周?。┖秃喕膶始夹g(shù)，以便在大批 量生產期間輕松進行測量系統設置。
產品參數
柱面CGH規格? 3英寸
| 零件號 | C3XXXS（XXX 表示 f /#） |
| 標準 f/# | 0.7, 0.9, 1.0, 1.5, 2.0, 3.0, 4.0, 5.0, 6.0 |
| 后焦距 (BFD) | 29.4 - 358.7 毫?* |
| 零補償圖案尺寸 | 60毫米（方形） |
| CGH對準圖案尺寸 | 67.2毫米（方形） |
| 輸入光束 | 平行光 |
| 參考光 | 平面鏡頭(TF) |
| 工作波長 | 632.8納米 |
| CGH類型 | 二元相位型（蝕刻玻璃） |
| 基板尺寸 | 3” x 3” x 0.25” |
| 測量精度 | < 15 nm RMS (未校準) < 6 nm RMS (已校準) |
| CGH傾角（相對于干涉儀） | 關于X的? 1°（+Y朝向干涉儀） |
| 柱面傾角（相對于CGH） | 繞Y軸1°（+X朝向CGH） |
| 機械框架 | 帶1/4英寸安裝球的C3* |
| 調整架兼容性** | AOM FP3 調整架 |
柱面測試覆蓋率

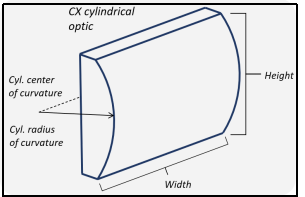

待測柱面光學器件的尺寸和曲率半徑?jīng)Q定了要應用的最佳f/#柱面CGH。應選擇CGH f/#以優化表面和測試光束的覆蓋范圍。
下面的圖表顯示每個3英寸柱面CGH對不同的曲率半徑在曲率方向上的覆蓋范圍。
*有關詳細尺寸和接口信息，請參閱我們網站上的客戶圖紙
C3XXXS.PDF和C3XXXS.STEP。
**AOMC6AC3適配器支持使用AOM FP6調整架和 DI-6025。
請參閱AOM交互式柱面CGH計算器，以對給定的柱面光學參數 來選擇合適的CGH。
