AGM系列AGM系列精密銑磨機
材料:石英、微晶、ULE、BK7、單晶硅、SiC等;
形狀:二次曲面、高次非球面、自由曲面;
精度:優于1μm RMS(快拋優于1/20λ RMS )。
產品優勢
高剛度設計

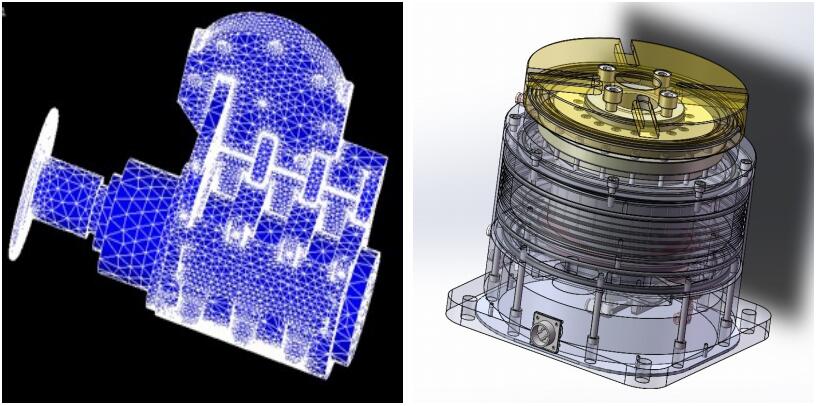

天然花崗石床身,經過有限元優化設計的斜橫梁,剛度大,長期精度保持型好。
大功率
大功率磨削軸配置,磨削力大,成型加工效率高。
大承載
自主研發的大承載直驅轉臺,兼顧高精度和高剛度。
高加工穩定性
新一代磨削液恒溫控制,冷卻砂輪的同時恒定加工區域溫度,加工精度穩定。
產品參數
項目 | AGM150 | AGM300 | AGM600 | AGM1000 |
床身材料* | 天然花崗巖 | |||
運動軸數 | X/Y/Z/A/C | |||
直線軸行程 | 250×250×150mm | 400×400×200mm | 1000×700×250mm | 1100×1100×300mm |
驅動形式* | 伺服電機+絲杠 | |||
運動直線度* | X/Y/Z:8μm(每500mm長度) | |||
重復定位精度* | X/Y/Z:±5μm C:±20" | |||
最大運動速度 | X/Y/Z:3000mm/min A:20rpm | |||
C 500rpm | C 280rpm | C 180rpm | C 80rpm | |
磨軸功率 | 4kw | 8kw | 12kw | 16kw |
磨軸最大速度 | 20000rpm | 20000rpm | 15000rpm | 12000rpm |
磨軸額定扭矩 | 4NM | 8NM | 12NM | 14NM |
磨削液最大過濾流量 | 30L/min | 50L/min | 80L/min | 100L/min |
磨削液溫控穩定性* | ±1℃ | |||
磨削液溫度控制范圍 | 20~35℃ | |||
磨削加工精度* | 5μm PV | |||
拋光加工精度 | 1μm PV(可選模塊) | |||
拋光加工粗糙度 | 2nm RMS(可選模塊) |
